У електроенергетским системима,струјни трансформаториа напонски трансформатори се обично користе за обезбеђивање безбедног и тачног мерења и контроле струје и напона. Иако се ова два уређаја преклапају у функцији, они имају значајне разлике у дизајну, принципима рада и сценаријима примене.

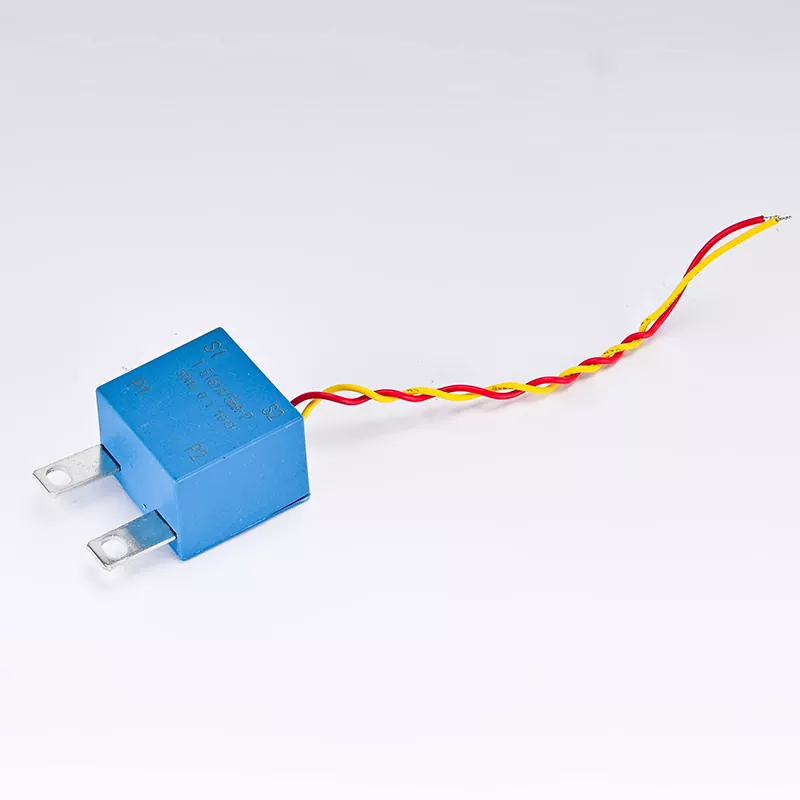

У принципу, струјни трансформатор (ЦТ) је уређај који претвара велике струје у мале струје, а ради на принципу електромагнетне индукције. У енергетским системима, ЦТ се често користе за мерење великих струја за заштиту и контролу кола. Примарни намотај ЦТ је директно повезан серијски у коло, док је секундарни намотај повезан са мерним инструментом или заштитним уређајем. Када струја пролази кроз примарну страну, на секундарној страни се генерише одговарајућа струја по принципу електромагнетне индукције. Напонски трансформатор (ВТ) је уређај који претвара високи напон у ниски напон, такође на принципу електромагнетне индукције. ВТ се користе за мерење високих напона у енергетским системима како би се осигурала сигурност и тачност. Примарни намотај ВТ је паралелно повезан у коло, док је секундарни намотај повезан са мерним инструментом или заштитним уређајем. Када постоји напон на примарној страни, на секундарној страни се генерише одговарајући напон по принципу електромагнетне индукције.
Њих двоје имају различите циљеве мерења.Струјни трансформаторисе углавном користе за мерење струје за надзор и заштиту електроенергетских система. Могу се користити за мерење струје, мерење енергије, заштиту од кратког споја и заштиту од преоптерећења. Излазна струја ЦТ је обично стандардизована на 5 ампера или 1 ампер да би била компатибилна са стандардним мерним инструментима и заштитним уређајима.
Напонски трансформатори се углавном користе за мерење напона за надзор и заштиту електроенергетских система. Могу се користити за мерење напона, мерење енергије, надзор изолације и заштиту од пренапона. Излазни напон ВТ је обично стандардизован на 100 волти или 100/√3 волта да би био компатибилан са стандардним мерним инструментима и заштитним уређајима.
Њих двоје имају различите фокусе дизајна. Струјни трансформатори треба да узму у обзир сигурност струје приликом пројектовања. Пошто су ЦТ директно повезани у серију у колу, они морају бити у стању да издрже струју кратког споја у колу. Примарна страна ЦТ је обично дизајнирана са већом површином попречног пресека како би се смањио отпор и губитак топлоте, а истовремено се осигурао безбедан рад у условима кратког споја.
Напонски трансформатори морају узети у обзир сигурност напона приликом пројектовања. Пошто су ВТ повезани паралелно у колу, они морају бити у стању да издрже пренапоне у колу. Обично постоји висока изолациона изолација између примарне и секундарне стране ВТ-а како би се обезбедио безбедан рад у условима високог напона. У области примене струјни трансформатори се широко користе у различитим везама електроенергетског система, укључујући електране, подстанице и дистрибутивне мреже. Могу се инсталирати на опрему као што су далеководи, трансформатори и мотори за надгледање и заштиту ове опреме од преоптерећења и кратких спојева. Напонски трансформатори се такође широко користе у различитим везама електроенергетског система, посебно у ситуацијама када је потребно мерити и контролисати високе напоне. Могу се инсталирати у подстаницама и дистрибутивним мрежама за праћење и заштиту електроенергетских система од пренапона и кварова на изолацији.
У смислу грешке,струјни трансформаторгрешка углавном долази од утицаја магнетног засићења и секундарног бочног оптерећења. Да би се смањила грешка, ЦТ је обично дизајниран са већом магнетном пермеабилности и мањим секундарним бочним отпором. Тачност ЦТ је обично између 0,2% и 0,5%, што је довољно за већину апликација у електроенергетским системима. Грешка напонског трансформатора углавном потиче од утицаја магнетног засићења и секундарног оптерећења, као и губитка изолације између примарне и секундарне стране. Да би се смањила грешка, ВТ је обично дизајниран са високом магнетном пропусношћу и малим секундарним отпором, а користе се материјали високе изолационе чврстоће. Тачност ВТ је обично између 0,2% и 0,5%, што је довољно за већину апликација у електроенергетском систему.
Што се тиче захтева за инспекцију одржавања, одржавање струјног трансформатора обично укључује проверу прикључака примарне и секундарне стране и обезбеђивање да ЦТ није магнетно засићен или оштећен. Калибрација ЦТ-а се обично врши након инсталације и током редовног одржавања како би се осигурала тачност мерења. Одржавање напонског трансформатора обично укључује проверу прикључака примарне и секундарне стране, и уверавање да ВТ није магнетно засићен или оштећен. Калибрација ВТ се обично врши након инсталације и током редовног одржавања како би се осигурала тачност мерења.
