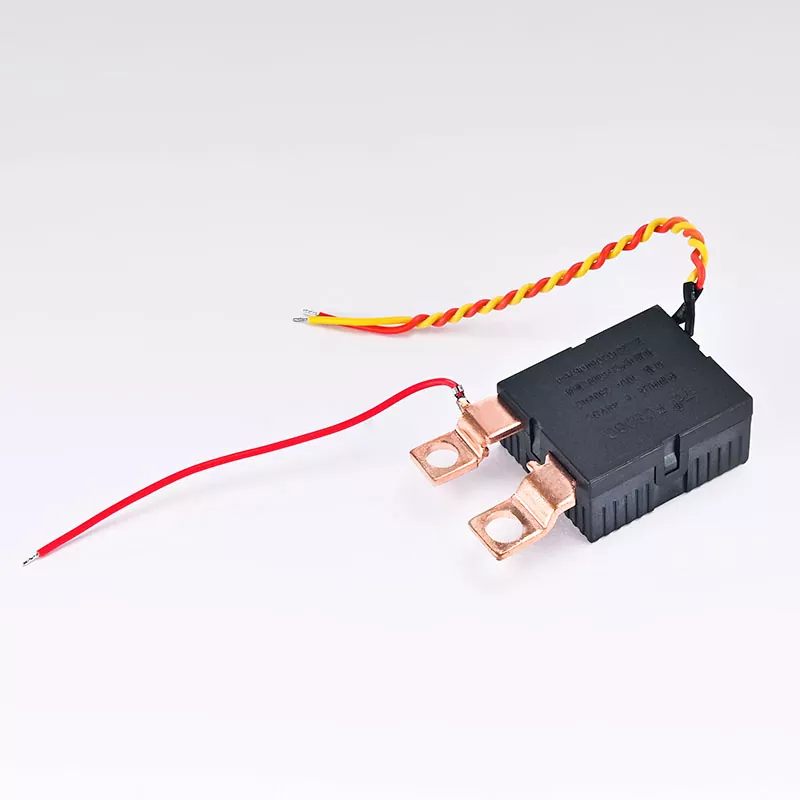

Релеј за контролу пуњења 80А 100А 120А

Тренутне спецификације:80А / 100А / 120А

Опсег напона:6В - 48В

Електрични век:15.000 пута

Радна температура:-40° до 85° Целзијуса

Материјал:Висококвалитетни бакар и изолатор високе чврстоће

Начин монтаже:Монтажа на шину или причвршћивање завртњима

Пошаљи упит

Опис производа Карактеристике и апликације Упутства за инсталацију Информације о куповини

Наш релеј за закључавање је дизајниран да испуни захтеве тренутне брзине одзива на пребацивање у режиму брзог пуњења. У комбинацији са ефикасним дизајном кола и висококвалитетним материјалима, брзина одзива отварања и затварања је брза и стабилна. Овај релеј за контролу пуњења 80А 100А 120А не само да гарантује издржљивост при високофреквентној употреби, већ и минимизира губитак енергије током преноса струје. Истовремено, надоградња функције се такође спроводи за окружење пуњача како би се обезбедило ефикасно и стабилно пребацивање струје у различитим радним условима, у складу са растућим захтевима тржишта за инфраструктуром за пуњење електричних возила.

ФЦ808-80А

(СПЕЦИФИКАЦИЈА КАЛУТА) 20℃

ВОЛТАГЕ (ВДЦ)	ОТПОР КАЛУТА (К)±10%		Снага намотаја (В)		ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
ВОЛТАГЕ (ВДЦ)	Сингле	ДОУБЛЕ	Сингле	ДОУБЛЕ	ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
9	81.0	40,5/40,5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(СПЕЦИФИКАЦИЈА КОНТАКТА)

(КОНТАКТ ОБРАЗАЦ)		1Б
(МАТЕРИЈАЛ ЗА КОНТАКТ)		(ЛЕГУРА СРЕБРА
(ПАД НАПОНА КОНТАКТА 10А)		Мак.15мВ
(ОЦЕНА КОНТАКА)		80А 250ВАЦ
(МАКС. ПРЕКИДНИ НАПОН)		250ВАЦ
(МАКС. СТРУЈА УКЉУЧИВАЊА)		80А
(МАКС. СНАГА УКЉУЧИВАЊА)		20000ВА
(ВЕК РАДА)	(МЕХАНИЧКИ)	5×10⁵ОПС
	(ЕЛЕКТРИЧНИ)	1×10⁴ОПС

（КАРАКТЕРИСТИКЕ ）

(ВРЕМЕ РАДА)	20 мс макс
(ВРЕМЕ ИЗЛАЗАЊА)	20 мс макс
(ДИЕЛЕКТРИЧНА Чврстоћа) (50/60 Хз, 1 мин)
(ЦОНТАЦТ&ЦОИЛ)	6000ВАЦ
(КОНТАКТ&КОНТАКТ)	1500ВАЦ
(ФИЕЛД&ФИЕЛД)
(ОТПОР ИЗОЛАЦИЈЕ,500ВДЦ)	1000МК Мин.
(ТЕЖИНА)	38г
(УКУПНА ДИМЕНЗИЈА)	(на цртежу)

ФЦ808Ц-100А

(СПЕЦИФИКАЦИЈА КАЛУТА) 20℃

ВОЛТАГЕ (ВДЦ)	ОТПОР КАЛУТА (К)±10%		Снага намотаја (В)		ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
ВОЛТАГЕ (ВДЦ)	Сингле	ДОУБЛЕ	Сингле	ДОУБЛЕ	ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
9	81.0	40,5/40,5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(СПЕЦИФИКАЦИЈА КОНТАКТА)

(КОНТАКТ ОБРАЗАЦ)		1Б
(МАТЕРИЈАЛ ЗА КОНТАКТ)		(ЛЕГУРА СРЕБРА)
(ПАД НАПОНА КОНТАКТА 10А)		Мак.15мВ
(ОЦЕНА КОНТАКА)		100А 250ВАЦ
(МАКС. ПРЕКИДНИ НАПОН)		250ВАЦ
(МАКС. СТРУЈА УКЉУЧИВАЊА)		100А
(МАКС. СНАГА УКЉУЧИВАЊА)		25000ВА
(ВЕК РАДА)	(МЕХАНИЧКИ)	5×10⁵ОПС
	(ЕЛЕКТРИЧНИ)	1×10⁴ОПС

（КАРАКТЕРИСТИКЕ ）

(ВРЕМЕ РАДА)	20 мс макс
(ВРЕМЕ ИЗЛАЗАЊА)	20 мс макс
(ДИЕЛЕКТРИЧНА Чврстоћа) (50/60 Хз, 1 мин)
(ЦОНТАЦТ&ЦОИЛ)	6000ВАЦ
(КОНТАКТ&КОНТАКТ)	1500ВАЦ
(ФИЕЛД&ФИЕЛД)
(ОТПОР ИЗОЛАЦИЈЕ,500ВДЦ)	1000МК Мин.
(ТЕЖИНА)	40г
(УКУПНА ДИМЕНЗИЈА)	(на цртежу)

ФЦ808Ц-120А

ВОЛТАГЕ (ВДЦ)	ОТПОР КАЛУТА (К)±10%		Снага намотаја (В)		ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
ВОЛТАГЕ (ВДЦ)	Сингле	ДОУБЛЕ	Сингле	ДОУБЛЕ	ОПЕРАТИНГ НАПОН (ВДЦ)	РЕЛЕАСИНГ ВОЛТАГЕ (ВДЦ)	ДОЗВОЉАВАЊЕ НАПОНА (ВДЦ)
9	81.0	40,5/40,5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(СПЕЦИФИКАЦИЈА КОНТАКТА)

(КОНТАКТ ОБРАЗАЦ)		1Б
(МАТЕРИЈАЛ ЗА КОНТАКТ)		(ЛЕГУРА СРЕБРА
(ПАД НАПОНА КОНТАКТА 10А)		Мак.10мВ
(ОЦЕНА КОНТАКА)		120А 250ВАЦ
(МАКС. ПРЕКИДНИ НАПОН)		250ВАЦ
(МАКС. СТРУЈА УКЉУЧИВАЊА)		120А
(МАКС. СНАГА УКЉУЧИВАЊА)		30000ВА
(ВЕК РАДА)	(МЕХАНИЧКИ)	5×10⁵ОПС
	(ЕЛЕКТРИЧНИ)	1×10⁴ОПС

（КАРАКТЕРИСТИКЕ ）

(ВРЕМЕ РАДА)	30 мс макс
(ВРЕМЕ ИЗЛАЗАЊА)	30 мс макс
ДИЕЛЕКТРИЧНА Чврстоћа (50/60 Хз, 1 мин)
КОНТАКТ & КОИЛ	6000ВАЦ
КОНТАКТ&КОНТАКТ	1500ВАЦ
(ФИЕЛД&ФИЕЛД)
(ИЗОЛАЦИЈА ОТПОР,500ВДЦ)	1000МΩ Мин.
(ТЕЖИНА)	50г
(УКУПНА ДИМЕНЗИЈА)	(на цртежу)
